Приложение 11. Определение площади предельного износа рисунка протектора и места его замера

Рис. 11. Зона предельного износа рисунка протектора (заштрихована).
Ширина зоны в должна быть равна половине ширины беговой дорожки б т. е. в = 0.56б. Длина зоны а должна быть равна 1/6 длины окружности, т. е. а = 2∏R/6, где R - свободный радиус шины (1/6 длины окружности равна длине дуги, хорда которой равна радиусу).

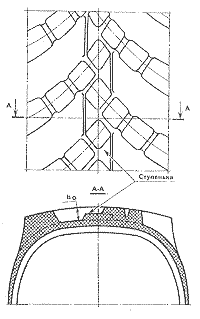

Рис. 12. Рисунок протектора с уступами у основания шашек в центральном поясе беговой дорожки.

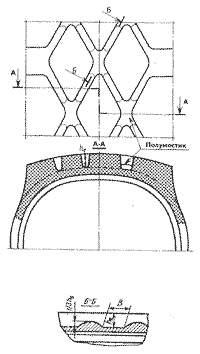

Рис. 13. Универсальный рисунок протектора с полумостиками в местах пересечения канавок.
Высота полумостиков составляет около 1/3 высоты рисунка протектора новой шины (h₀ в сечении Б-Б). "В" - зона замера остаточной высоты выступов рисунка протектора.
