Приложение 1. Конструкция пневматических шин

Рис. 1. Камерные шины грузовых (а) и легковых автомобилей (б) (разрез):
1 - покрышка; 2 - ездовая камера; 3 - ободная лента; 4 - вентиль; 5 - обод.

Рис. 2. Бескамерная шина (разрез):
1 - покрышка; 2 - герметизирующий слой; 3 - обод; 4 - вентиль.

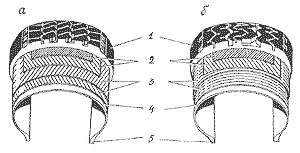

Рис. 3. Покрышки диагональной (а) и радиальной (б) конструкции (разрез):
1 - протектор; 2 - слой брокера; 3 - слой каркаса; 4 - резиновая прослойка каркаса; 5 - бортовая часть.
